兼容SMART ST20 plc

型号 288-1ST20-0AA8

电源  DC24V

输入  12点 NPN或者PNP

软件地址  I0.0-I0.7  I1.0-1.7  I2.0-I2.1  I3.0等等

输出  8点 晶体管

用于步进电机 伺服电机控制或者动作频率高的场合

 地址Q0.0-Q0.7  Q1.0-Q1.3

正常通过小型继电器 连接接触器或者外部电磁阀等等

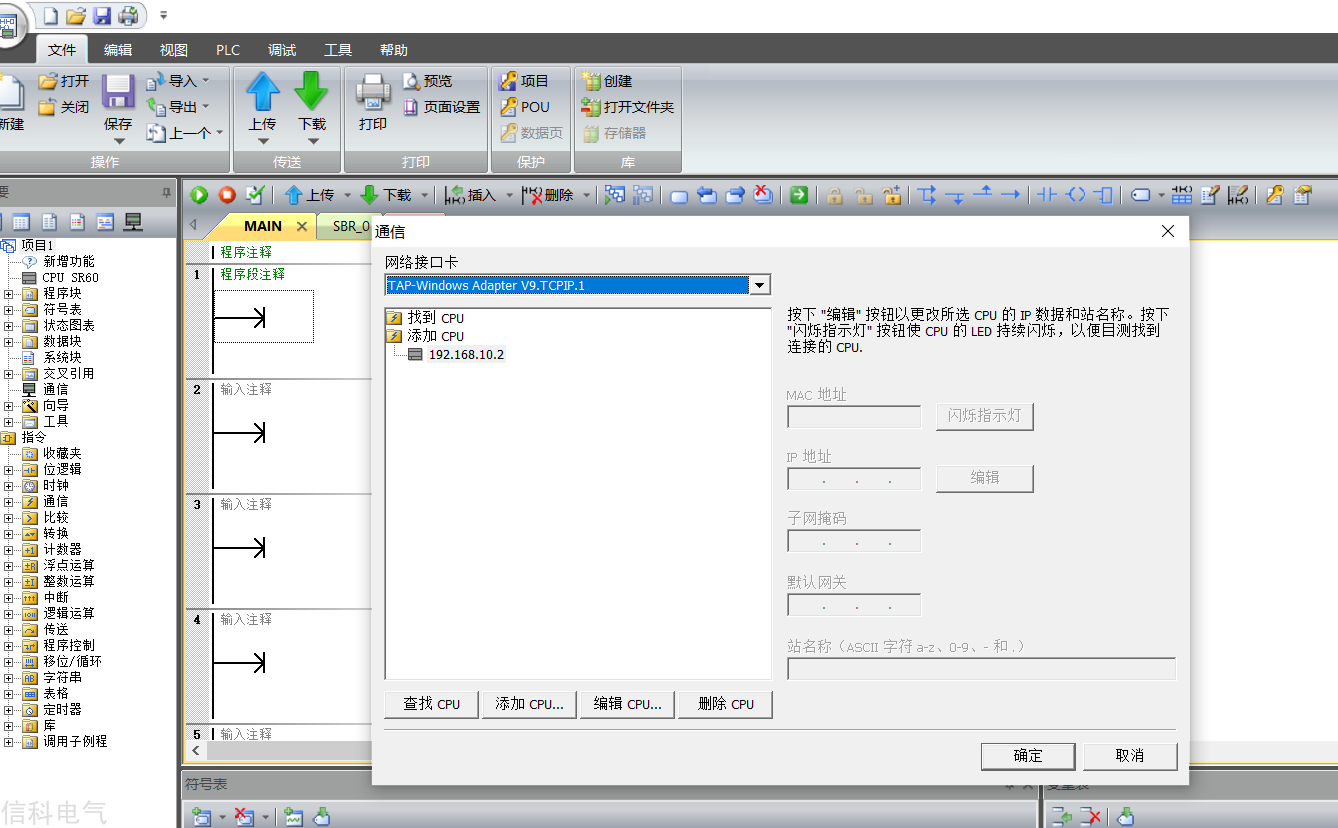

编程软件  Step7-Microwin SMART V2.3 2.4  2.5 2.6 2.7等等版本

部分编程软件版本可能安装上不能连接plc或者不能下载程序

编程电缆 网线

默认IP  192.168.2.1

SAMRT PLC远程编程 数据采集 远程调试实现方法：

1 安装配置软件 Config

 2注册用户 登录配置软件

 3新建项目文件

 添加BOX 输入序列号  上网方式等等

4 LAN口添加PLC

  设备品牌 西门子，设备型号SMART

  添加plc IP地址192.168.2.1之类的

5 依次添加数据变量，比如**温度 地址 VD100等等，可以随时添加变量。 或者EXCEL建立好后导入也可以

6保存文件

7 远程模块 盒子LAN口连接电脑 默认IP 192.168.10.100 修改电脑IP在同一网段

  下载到盒子 采集器。

8 上传到云端平台

9 进入云平台，云组态操作画面，可以随时修改
