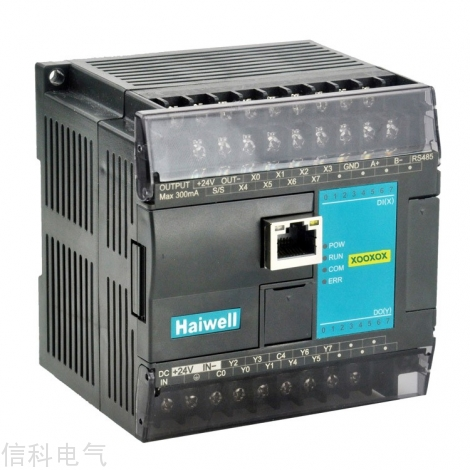

| 产品系列 | H系列-高性能型PLC主机 |
| 内置IO点数 | 12DI/12DO，继电器输出 |
| 程序容量 | 48K |
| 指令处理速度 | 0.05μs/基本指令 |
| 通讯口 | 内置1*以太网口+1*RS232+1*RS485，串口可最大扩展至5个 |
| 通讯协议 | 支持 Modbus TCP、Haiwellbus TCP、Modbus RTU/ASCII、Haiwellbus高速协议、自由协议 |
| 网络制式 | |
| 带以太网PLC主机除了包括同型号不带以太网接口主机的所有功能外，还支持以太网组网、编程、监控等。另外通过海为云平台，可对PLC远程编程、上下载、固件升级、诊断、监控及调试，让您轻松远程连接，随时侦测现场异常状况。 | |
| 带以太网型号 | 电源 | DI | DO | 高速脉冲 输入 | 高速脉冲 输出 | 通讯口 | 扩展 模块 | 尺寸 |
| H24S0R-e | 24V DC | 12 | 12 继电器 | 4 路A/B相 （8点） 200KHz | / | 以太网+RS232+ RS485, 最多6个 | 7 | 93*95*82mm |
产品端子图
开关量输入（DI）规格
| 项目 | 开关量输入DI |
| 输入信号 | 无电压接点或NPN/PNP |
| 动作驱动 | ON：3.5mA以上 OFF：1.5mA以下 |
| 输入阻抗 | 约4.3KΩ |
| 输入最大电流 | 10mA |
| 响应时间 | 默认6.4ms，可配置为0.8~51.2ms |
| 隔离方式 | 每通道单独光电隔离 |
| 输入指示 | LED灯亮表示ON，不亮表示OFF |
| 电源输入 | PLC主机内部供电：直流电源（SINK或SOURCE）5.3mA@24VDC |
开关量输入接线图
开关量输出（DO）规格
| 项目 | 继电器输出-R | NPN或PNP 晶体管输出 -T/P | |
| 最大负载 | 电阻性负载 | 2A/1点，8A/4点共COM | 0.5A/1点，2A/4点共COM |
| 电感性负载 | 50VA | 5W/24VDC | |
| 灯负载 | 100W | 12W/24VDC | |
| 最小负载 | 10mA | 2mA | |
| 电压规格 | 250VAC,30VDC以下 | 30VDC | |
| 驱动能力 | 最大触点容量：5A/250VAC | MAX 1A 10秒 | |
| 响应时间 | Off-on 10ms，On-off 5ms | Off→On 10μs，On→Off 120μs | |
| 开路漏电流 | --- | 0.1mA以下 | |
| 隔离方式 | 机械隔离 | 每通道单独光电隔离 | |
| 输出指示 | LED灯亮表示ON，不亮表示OFF | ||
| 电源输入 | PLC主机内部供电 24VDC | ||
开关量输出接线图

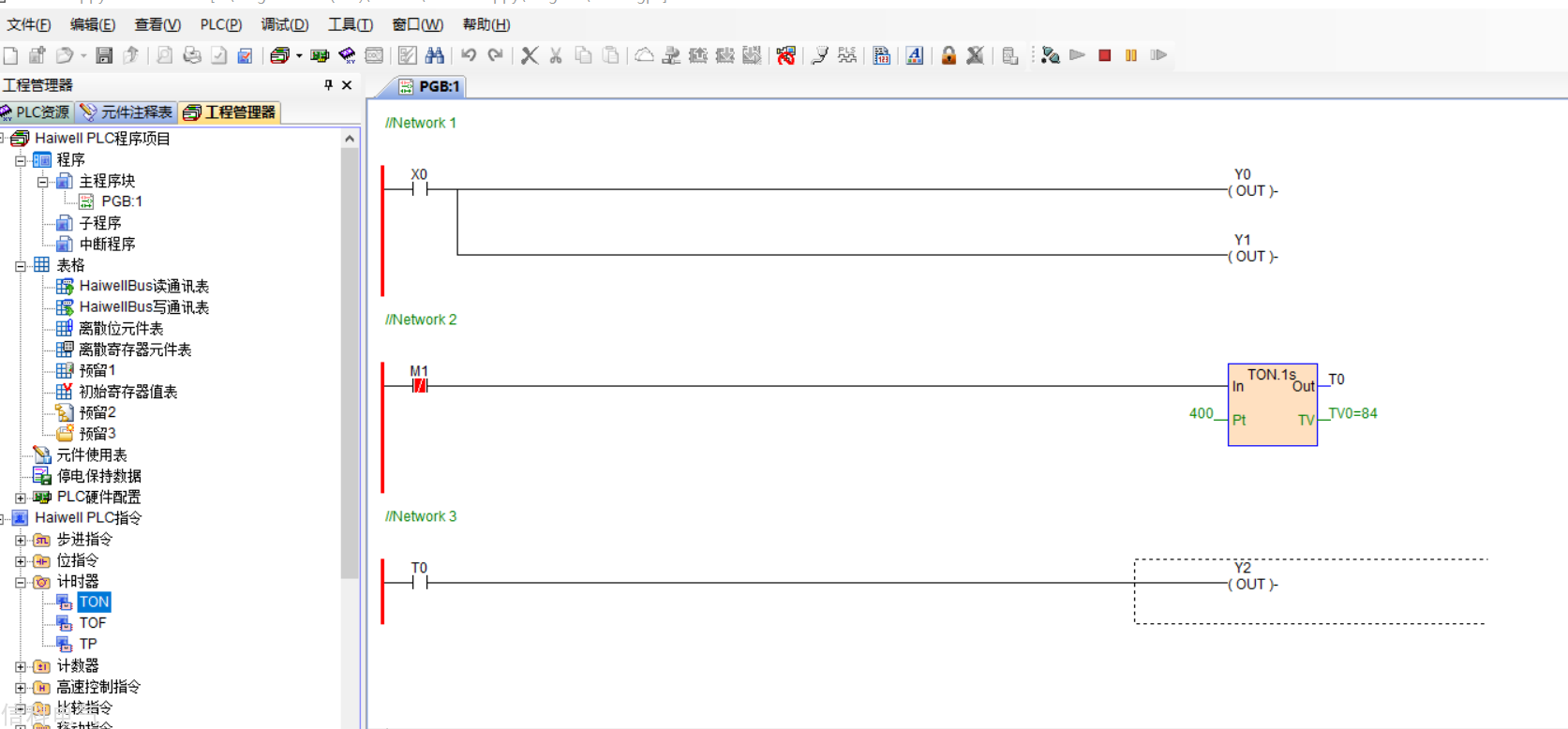

海为Haiwell H系列PLC编程及远程控制
